8 通道单波束集成芯片
工作频率 27.5~31GHz
高低功率两个版本，输出功率可调节，且兼容设计
集成高精度移相和衰减
快速增益/相位切换功能
内置 512 幅相信息存储单元
单电源 3.3V 供电
标准 SPI 通信接口
内置功率检测和温度传感功能
采用低成本高集成度硅基工艺
MSTR301
MSTR303
频带
27.5~31GHz
增益
28dB
26dB
OP1dB
14~19.5dBm
(可调节)
11~17dBm
PAE@OP-1
12~18%
功耗
220~420mW/通道
120~270mW/通道
通道数
八通道单波束
移相
6位／5.625°
衰减
6位／0.5dB
工作温度
-40~105℃
尺寸
5.3×4.5mm2
封装
WLSCP

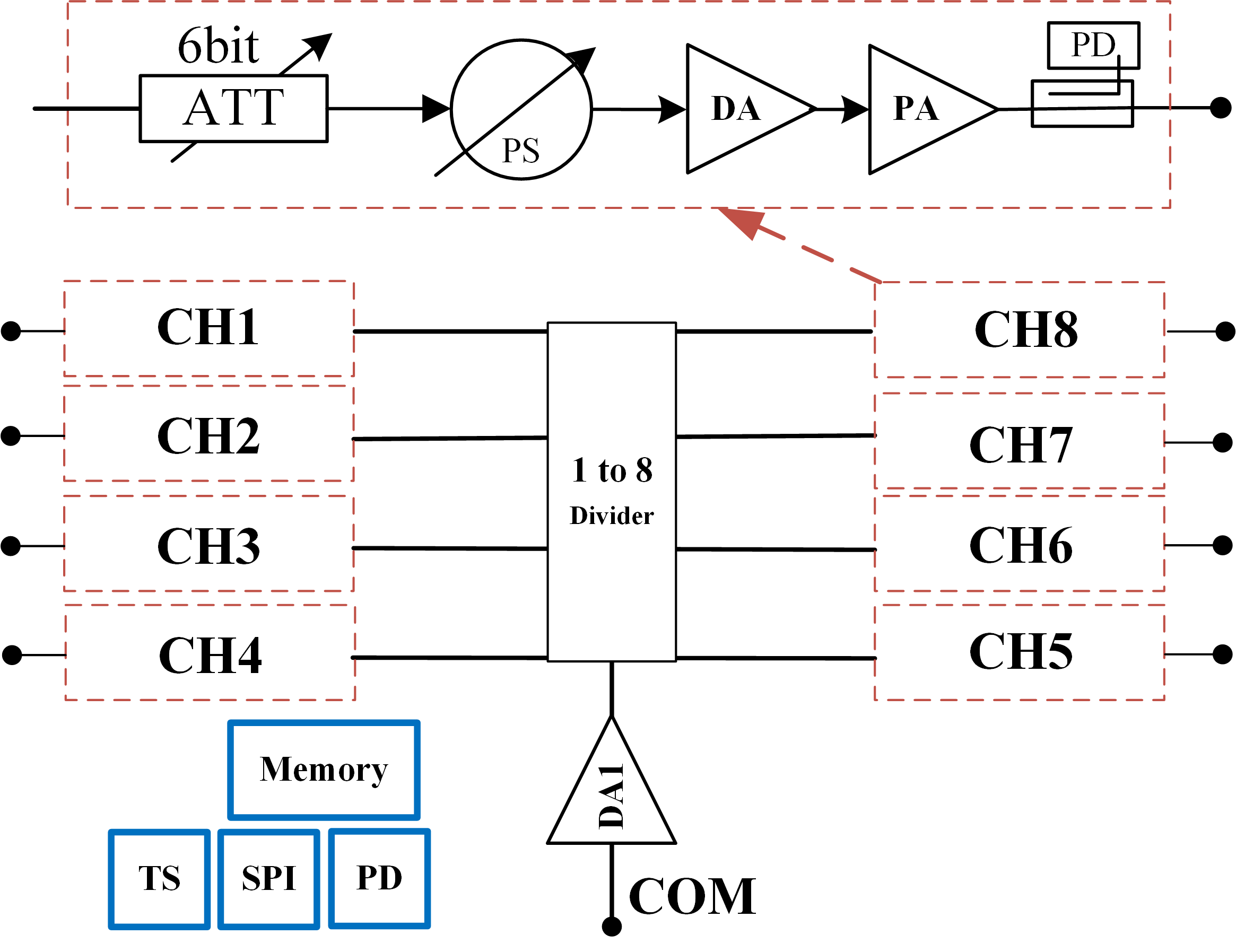

丨MSTR301、303原理框图
